电力拖动控制线路图,太全了!

   2020-10-20 king.m368
核心提示:电力拖动,是指用电动机拖动生产机械的工作机构使之运转的一种方法。它包括电源,电动机,控制设备,传动机构。要想机械完成一定
电力拖动,是指用电动机拖动生产机械的工作机构使之运转的一种方法。它包括电源电动机控制设备,传动机构。要想机械完成一定的工艺,就要求电动机按工艺要求完成不同的旋转方式,用某一种线路连接控制设备使之达到要求,这些线路就是电力拖动控制线路。

它包括有:点动线路,连续运转电路,正反转电路,多地控制线路,降压启动线路,多速异步电动机控制线路,位置控制线路等。这些都是电力拖动控制线路。

硬件

电源
保险丝  FU
断路器  QS
接触器  KM
热保护  FR
按钮      SB
行程开关 SQ
延时继电器 KT
变压器  KT

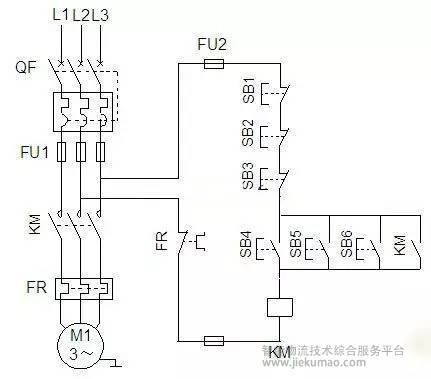

1、电动机连续运转控制原理图

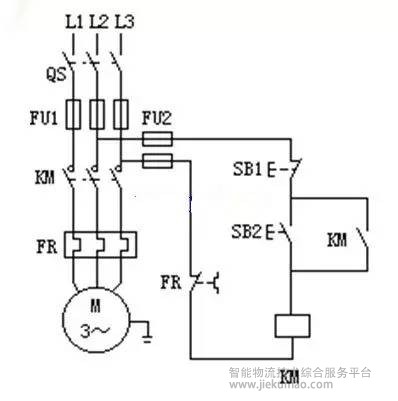

2、电动机点动控制原理图

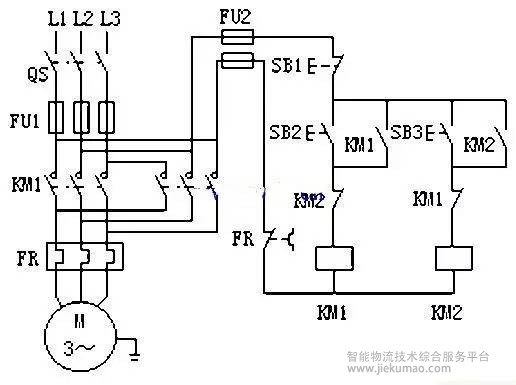

3、接触器控制的正反转电路

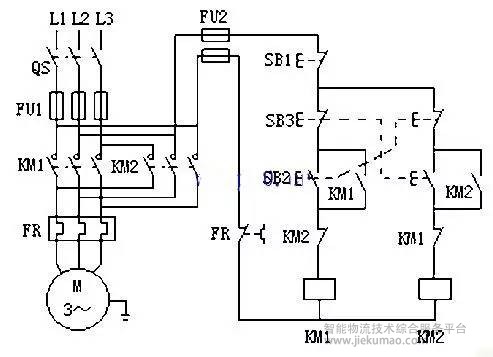

4、双重联锁正反转控制电路

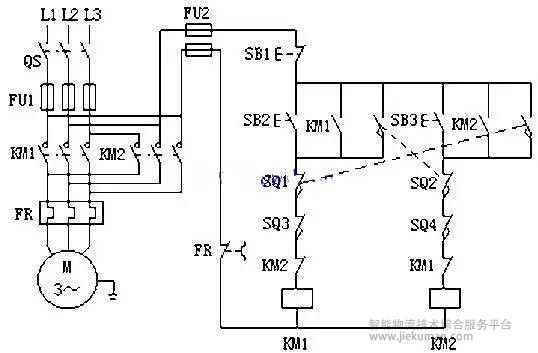

5、自动往返控制电路原理图

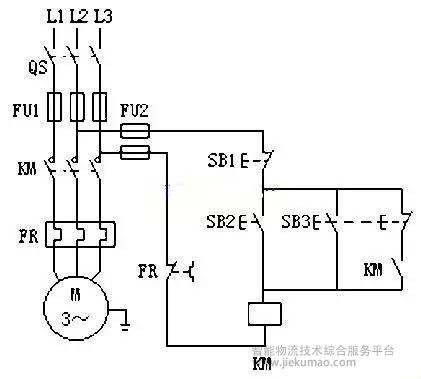

6、多地控制

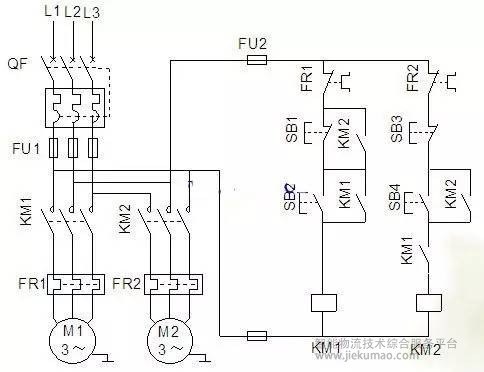

7、顺序控制—先启后停

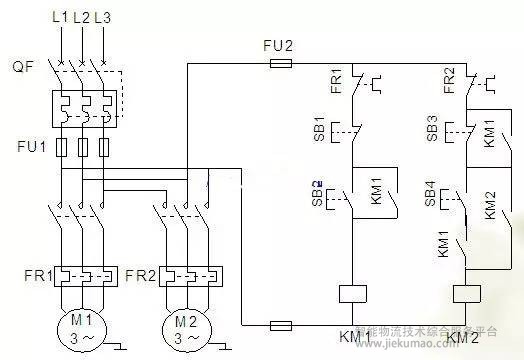

8、顺序控制—先启先停

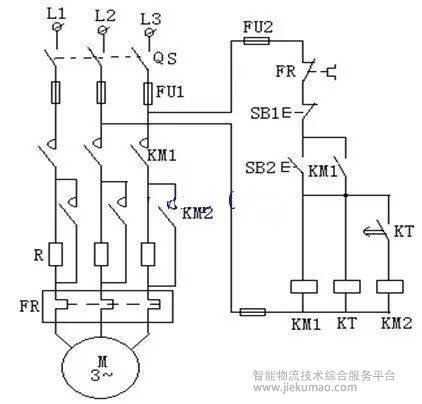

9、三相笼型异步电动机定子绕组串电阻起动

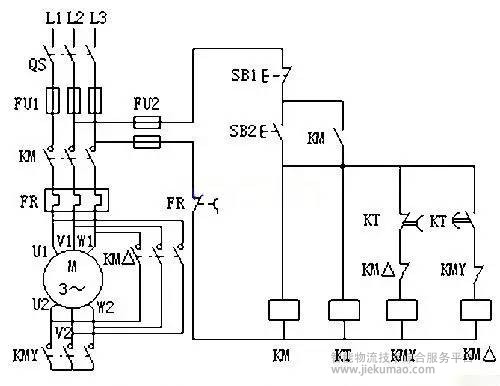

10、Y—△降压起动控制
11、自耦变压器降压启动

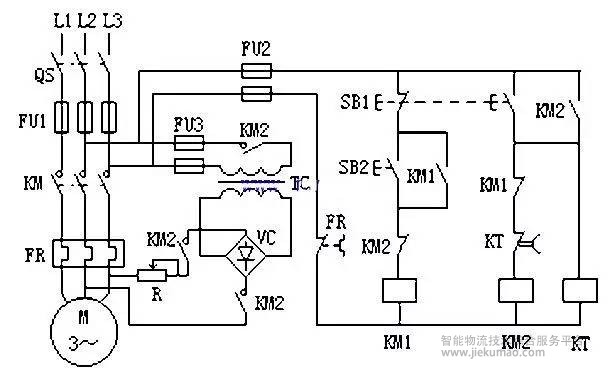

12、电动机能耗制动控制电路的原理图

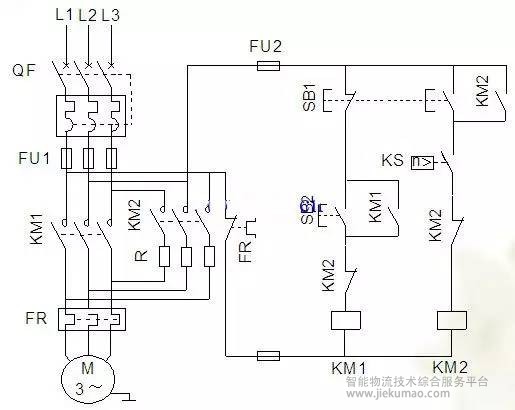

13、单向反接制动控制电路
